LED灯带的基础知识及安装

发表时间: 2021-03-22 15:15:39

浏览:

LED灯带基础知识

灯带,是LED灯带的简称,大部分人说的时候不习惯名词太长,于是把前面的LED给省略了,直接就叫灯带。这样灯带的叫法也包含了以前很多大二线、大三线、圆二线等等的直接用线材连接LED而不用FPCPCB的老式灯带,当然也就包含了柔性灯带和硬灯带。

LED灯带的结构

LED灯带结构分为两种:一种是普通型,即串并联电路结构;一种是组合型,即幻彩灯条所采用的结构,里面包含有集成电路和时序控制电路。

下面将以常用的LED灯带,来阐述关于LED灯带的相关问题:

1、LED灯带由哪些材料组成?

LED灯带由FPC、LED、贴片电阻、防水硅胶、连接端子等材料组成。

2、LED灯带的电路结构是怎样的?

常规LED灯带的电路结构为串并联电路,向我们提供的LED灯带批发的产品大都是12V供电LED灯带,就是采用三颗LED加一颗贴片电阻进行串联,组合成一组分电路;而每条LED灯带是由10组分电路组合并联而成。这样设计电路结构的优点是:

A、采用电阻分压,可以有效保证LED在规定的额定电压之下工作,不至于因为输入电压超过LED额定电压而缩短LED的使用寿命。

B、并联分流,可以通过并联电路有效降低输入额定电流对于每组LED的冲击,让LED可以稳定在一个电流范围之内,从而大大提高LED的使用寿命。

C、并联恒压,因为每组LED之间是并联结构,因此,任意剪断一组都不会影响其他组的正常使用,可以有效的节约安装成本,不至于造成浪费。

3、LED灯带的物理结构是怎样的?

LED灯带按宽度分有6mm/8mm/10mm/12mm等4种,按LED尺寸分有0603、0805、1206、1210、5050、5060等6种。那么每种LED灯带的物理结构是怎样的呢?同样我们提供的LED灯带(led5050220v软灯条)的常规LED灯带为例,来说明一下它们的物理结构。

由于LED灯带需要根据具体的灯带长度、LED数量和剪切位置来划分间距,因此,不管是哪种LED灯带,其物理结构的排布都是根据以下公式计算而来:

(LED灯带长度-剪切位置宽度x剪切数)/LED数量=LED间距。

LED数量/3=贴片电阻数量

LED灯带的特征

1、柔软,能任意卷曲。

2、可以剪切和延接。

3、电灯泡与通路被彻底包覆正在柔性塑胶中,绝缘、防水功能好,运用保险。

4、耐气象性强。

5、不易决裂、运用寿数长。

6、易于制造图形、文字等造型;眼前已被宽泛使用正在建造物、桥梁、途径、花园、庭院、地层、谎花板、家俱、公共汽车、湖泊、水底、海报、粉牌、标志等上粉饰和照亮。


LED灯带的工作原理

每段为一个单元,每单元有固定数量的发光二极管和分布的限流电阻,在裁切的时候要按单元切断,否则这一段就不亮了。每个单元分别并联,承受供电电压,有直流200V、24V、12V、5V等。其中电源与灯带连接有正负极之分。反接一亮。

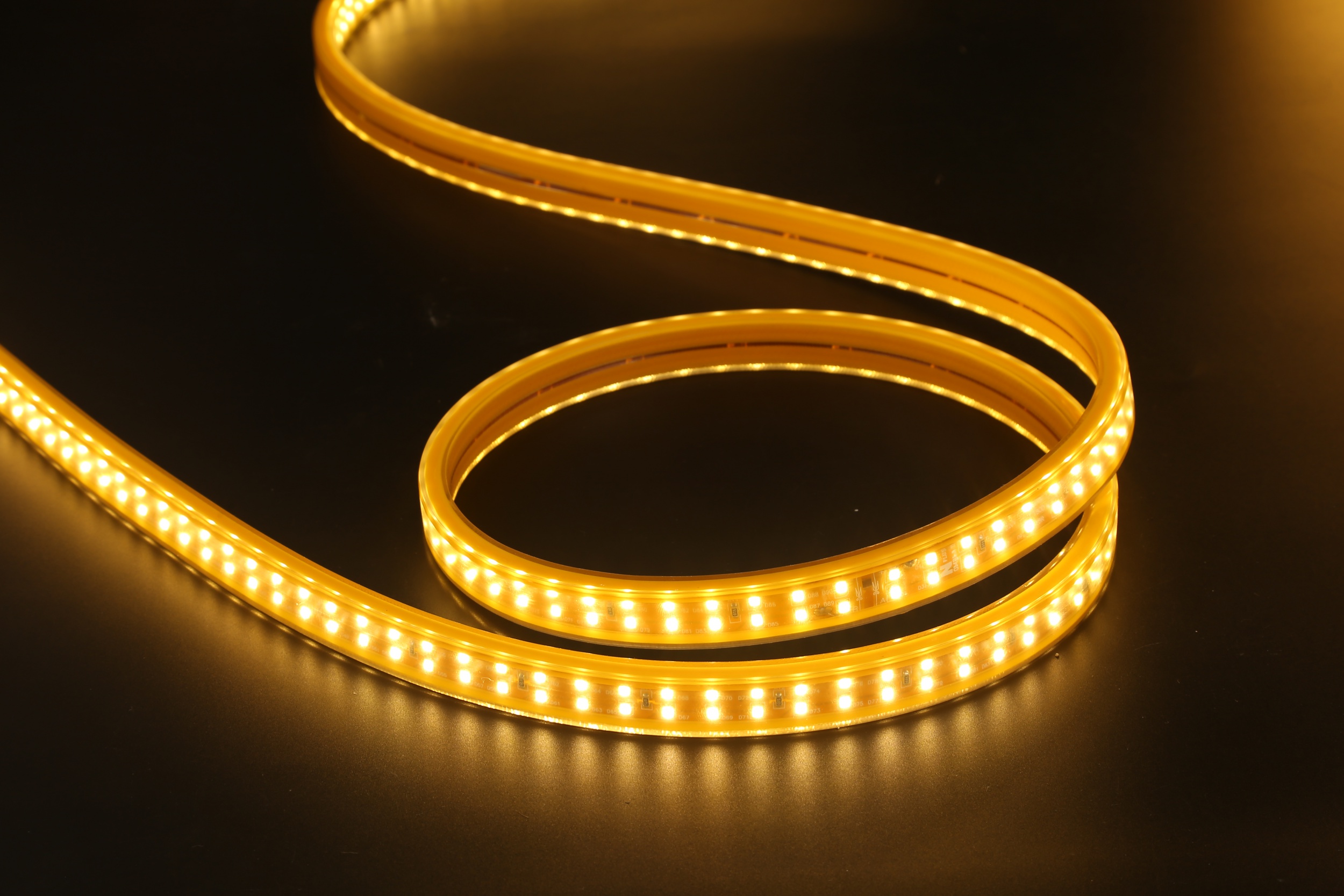

led灯带基础知识及安装


LED灯带的安装方法

led灯带基础知识及安装

1、室内安装:LED灯带用于室内装饰时,由于不必经受风吹雨打,所以安装就非常简单。以光虹电子生产的LED灯带为例,每款LED灯带的背后都贴有自粘性3M双面胶,安装时可以直接撕去3M双面胶表面的贴纸,然后把灯条固定在需要安装的地方,用手按平就好了。至于有的地方需要转角或者是长了怎么办?很简单,LED灯带是以3个LED为一组的串并联方式组成的电路结构,每3颗LED即可以剪断单独使用。

2、户外安装:户外安装由于会经受风吹雨淋,如果采用3M胶固定的话,时间一久就会造成3M胶粘性降低而致使LED灯带脱落,因此户外安装常采用卡槽固定的方式。需要剪切和连接的地方,方法和室内安装一样,只是需要另外配备防水胶,以巩固连接点的防水效果。

3、电源连接方法:LED灯带一般电压为直流12V,因此需要使用开关电源供电,电源的大小根据LED灯带的功率和连接长度来定。如果不希望每条LED灯带都用一个电源来控制,可以购买一个功率比较大的开关电源做总电源,然后把所有的LED灯带输入电源全部并联起来(线材尺寸不够的话可以另外延长),统一由总开关电源供电。这样的好处是可以集中控制,不方便的地方是不能实现单个LED灯带的点亮效果和开关控制,具体采用哪种方式可以由自己去衡量。

4、控制器连接方式:LED跑马灯带和RGB全彩灯带需要使用控制器来实现变幻效果,而每个控制器的控制距离不一样,一般而言,简易控制器的控制距离为10到15米,遥控控制器的控制距离为15到20米,最长可以控制到30米距离。如果LED灯带的连接距离较长,而控制器不能控制那么长的灯带,那么就需要使用功率放大器来进行分接。

5、注意LED灯带的连接距离:一般来说,3528系列的LED灯带,其连接距离最长为20米,5050系列的LED灯带,最长连接距离为15米。如果超出了这个连接距离,则LED灯带很容易发热,使用过程中会影响LED灯带的使用寿命。因此,安装的时候一定要按照厂家的要求进行安装,切忌让LED灯带过负荷运行。

led灯带基础知识及安装

LED灯带安装时的注意事项

1、在整卷led灯带未拆离包装物或堆成一团的情况下,切勿通电点亮LED灯带;

2、根据现场安装长度需裁剪led灯带时,只能在印有剪刀标记处剪开灯带,否则会造成其中一个单元不亮,一般每个单元长度为1.5—2米;

3、接驳电源或两截灯带串接时,先向左右弯曲丽彩灯头部,使灯带内的电线露出约2—3mm,用剪钳剪干净,不留毛刺,再用公针对接,以避免短路;

4、只有规格相同、电压相同的led七彩灯带才能相互串接,且串接总长度不可超过最大许可使用长度;

5、led灯带相互串接时,每连接一段,即试点亮一段,以便及时发现正负极是否接错和每段灯带的光线射出方向是否一致;

6、灯带的末端必须套上PVC尾塞,用夹带扎紧后,再用中性玻璃胶封住接口四周,确保安全。

7、因LED具有单向导电性,若使用带有交直流转换器的电源线,应在完成电源连接后,先进行通电试验,确定正负极连接正确后再投入使用。
