LED软灯带,应该如何设计?

发表时间: 2021-03-24 08:47:22

浏览:


“让光线来作设计”是贝聿铭大师的名言,从卢浮宫金字塔和他故乡的苏州博物馆,就可以发现光与空间的结合所呈现的变化与魅力。


贝聿铭大师说过:光对建筑实在太重要了,没有光的变化,形态便失去了生气,空间便显得无力,光是我在设计建筑时最先考虑的问题之一。


作为“追光少年”我们,今天来探讨一个关于光线设计的助力神器——“LED柔性灯带”(简称“软灯带”)。

01.

LED软灯带与LED灯带的区别及优势


1、LED灯带

灯带,是LED灯带的简称,大家说的时候不习惯名词太长,于是就把前面LED省略了,直接就叫灯带。


这样灯带的叫法也包含了以前很多大二线、大三线、圆二线等等,直接用线材连接LED而不用FPC或PCB的老式灯带,当然也就包含了柔性灯带和硬灯带。


换句话说,灯带包含了一下3种:

a、直接用线材连接的老式LED灯带;

b、用FPC做线路板的柔性灯带;

c、用PCB做线路板的硬性灯带。



2、LED柔性灯带

从字面理解,LED柔性灯带比LED灯带多了“柔性”,这是它区别于一般灯带的点,同时又具备LED灯带的基础功能。

LED柔性灯带是把LED灯用特殊的加工工艺焊接在铜线或者带状柔性线路板上面,再连接上电源发光,因其发光时形状如一条光带而得名。


现在,LED柔性灯带是采用柔性线路板即FPC来做载体,加工工艺简便,品质易控制,寿命长,颜色和亮度高,逐渐替代早期灯带。


根据防水等级及使用区域要求的不同,柔性灯带又可以分为:裸板、滴胶、套管、灌胶等灯带。(简单来说就是给普通的LED灯带穿上不同的防护服)


a、裸板:室内用,没有做防水处理;

b、滴胶:直接在灯条板表面滴上一层无色透明的环氧胶或者PU胶,防水等级相对较低;

c、套管:给灯条穿个硅胶套,防水等级相对提高;

d、U型槽滴胶:在U型槽表面滴胶,防水等级更高一级;)

e、实心套管滴胶:给灯条穿上硅胶套的基础上再注入胶水,做到全防水,适用于室外复杂环境工作;

f、柔性硅胶灯带


02.

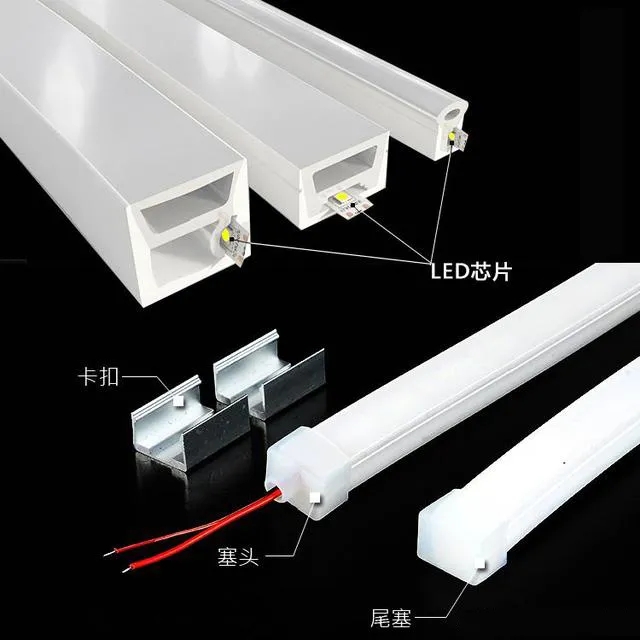

软灯带中的战斗机:硅胶软灯带


柔性硅胶灯带是用柔性线路板(FPC、PCBA等)与有弹性的硅橡胶材料,用CL-26AB-8L热硫化胶水采用挤出一体成型。


对比老款的硅胶套管LED灯带,采用线路板与硅胶无空气接触,一体挤出的硅胶灯带,在拥有普通软灯带的优点的基础上还具备以下特点:


1、透光率好、折射率高、无光点、发光均匀、耐气候性强、使用寿命更长等硬实力;


2、更具有安全性能高,可任意裁剪长度、易弯曲(可以360°卷曲,凹造型必备),免维护、外形美观等特点。


03.

“硅胶软灯带”发光形式及安装方式

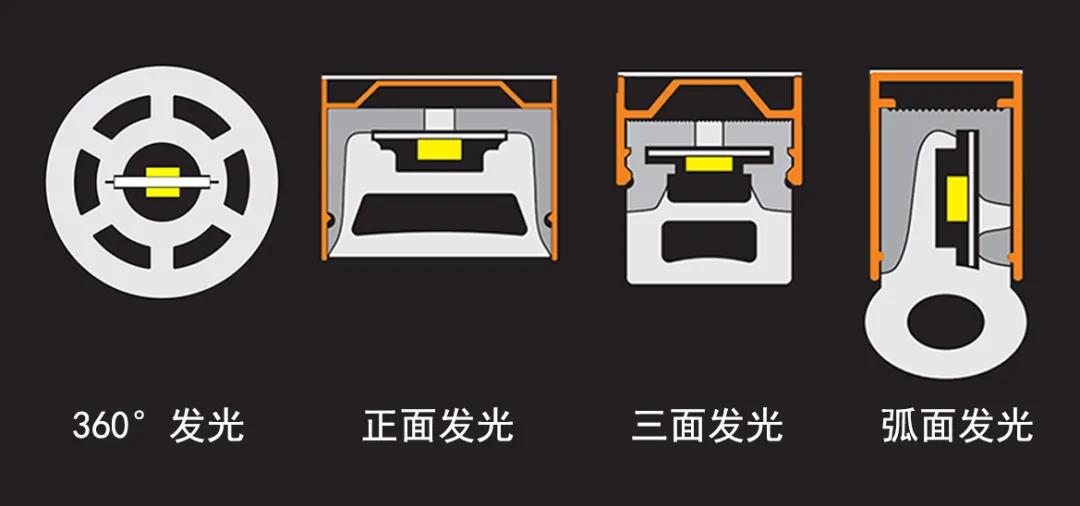

1、发光形式

按照发光形式,硅胶软灯带可以分为4种:

a、单面发光(正面发光);

b、三面发光;

c、弧面发光;

d、360°全发光

2、安装方式

硅胶软灯带的安装方式有:悬挂式(吊杆/吊线)、吸顶式、嵌入式等多种安装方式,安装工艺都相对简便。


a、吊杆

 将吊杆与灯具上的吊环拧紧;

 根据所需造型定位,用配件包螺丝钉将吊杆安装盘固定好;

 将吸顶盘与安装盘拧紧;

 按照正负极接入DC24V电源,确保电源畅通,打开开关,亮灯。

(ps:吊杆可根据要求进行裁剪。)


b、吊线

 将吊线配件与灯具上的吊环拧紧;

 根据所需造型定位,用配件包螺丝钉将吊线安装件固定好;

 将钢丝线穿好,再把堵头拧紧,然后用钢丝调整好所需的灯具造型与高度

 按照正负极接入DC24V电源,确保电源畅通,打开开关,亮灯


c、嵌入/卡扣安装


卡扣式安装(明装)

嵌入式安装(暗装)

① 根据灯带尺寸开好槽,然后在凹槽四周涂上固定胶;

② 趁固定胶未干时,将灯带对准巴槽嵌入进去,等固定胶干即可。



04.

软灯带的应用领域

LED软灯带不仅应用于室内装饰照明领域,同时还在城市照明、景观照明、商用照明以及一些特殊照明领域有着相当良好的表现。

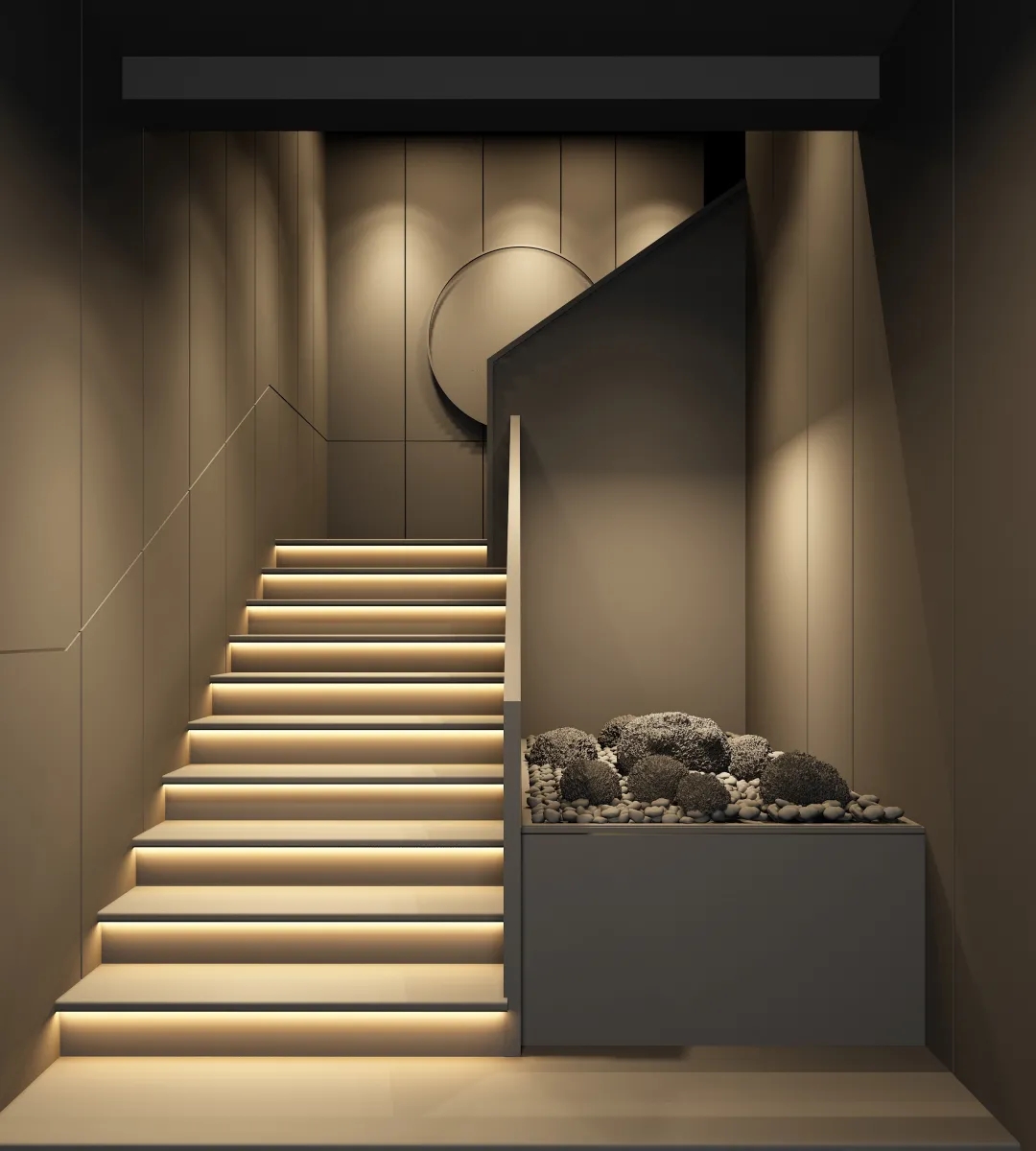

1、商用/公共场所/娱乐场所

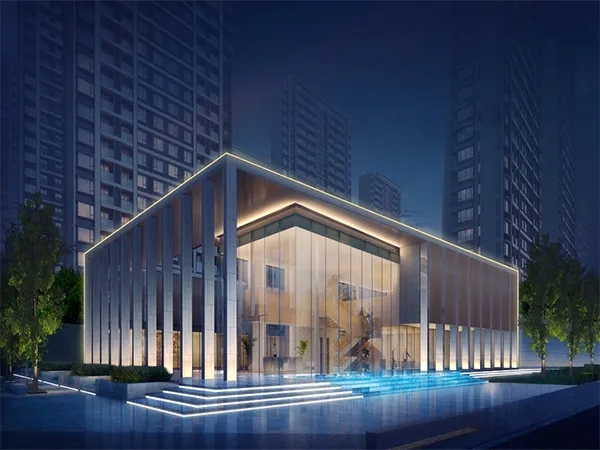

2、户外建筑/景观亮化

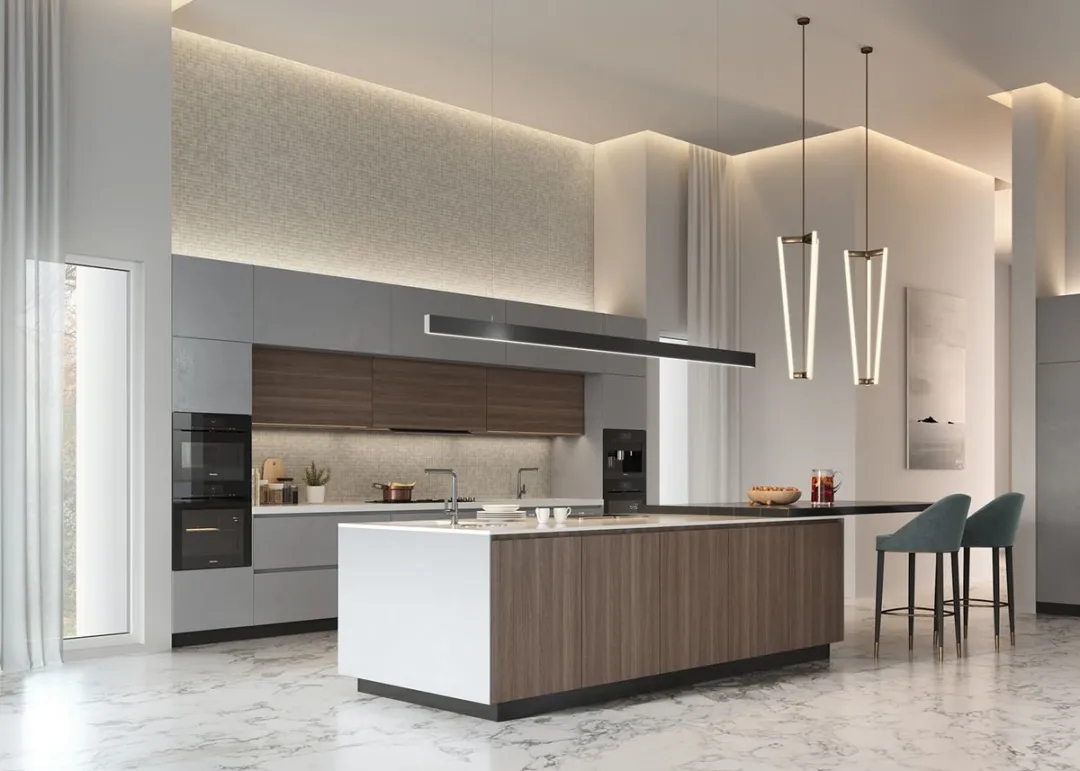

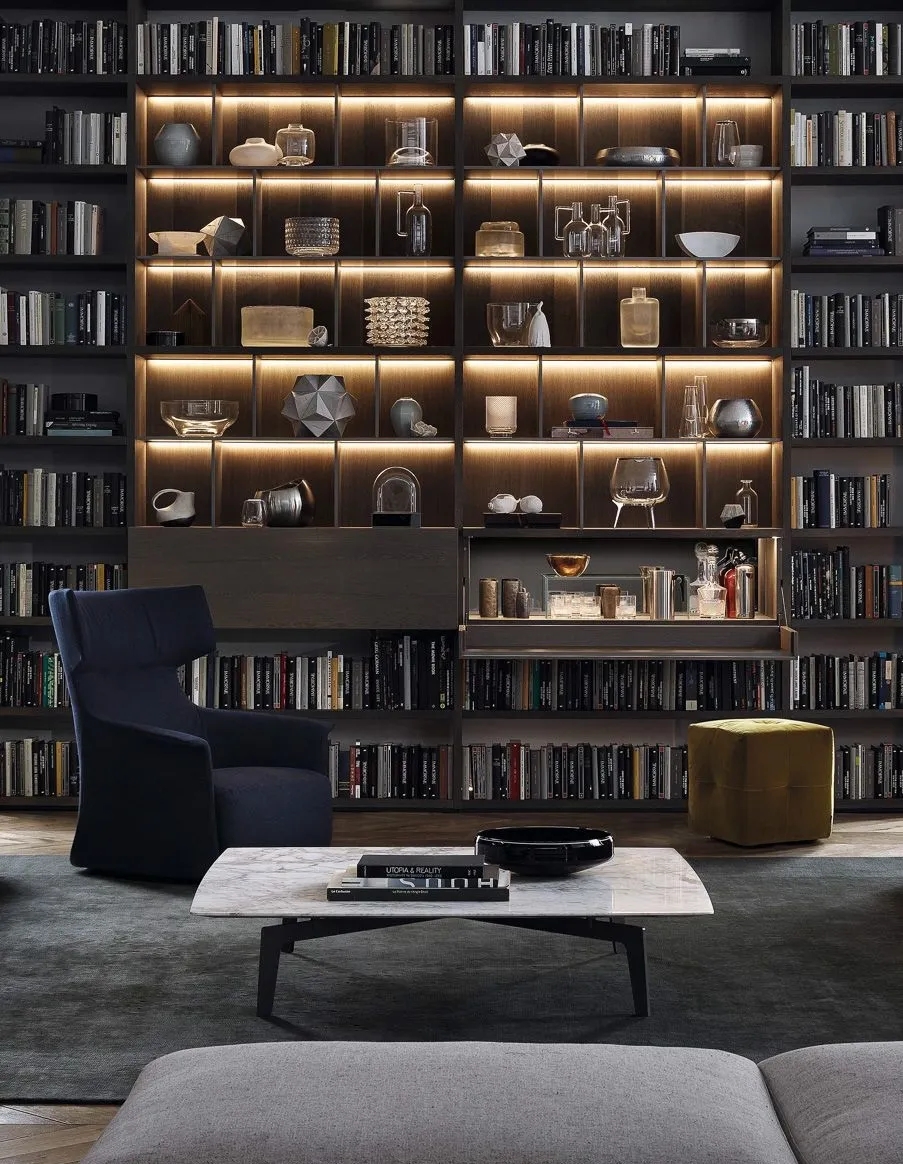

4、家装空间
